Chambre Zéro-Gauss
Chambre Zéro-Gauss
Une chambre Zéro-Gauss est un cylindre fermé aux extrémités composé de plusieurs couches de matériaux à haute perméabilité magnétique (Mumetal® ou Permimphy®) au sein duquel les champs magnétiques statiques et/ou basses fréquences (<1kHz) sont extrêmement faibles. Ces chambres Zéro-Gauss sont très utilisées dans le domaine de la Recherche et de l’industrie (ex : étalonnage de Gaussmètres). Les facteurs d’atténuation sont de l’ordre de 1000 à 1500.
Nos modèles

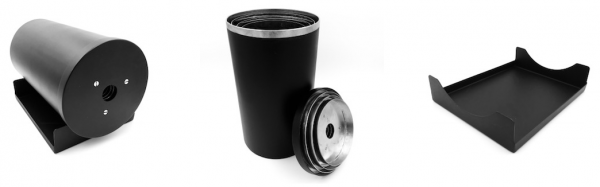

Nos chambres Zéro-Gauss sont composées de trois couches de Mumetal® Ep. 1,0 mm et d’une couche extérieure de Fer pur Ep. 2,0mm. La majeure partie de l’atténuation est liée à la présence du Mumetal® qui présente une excellente perméabilité magnétique pour des champs magnétiques moyens et faibles (champ magnétique terrestre). Le fer pur permet de protéger les couches intérieures de Mumetal® exposées à des champs magnétiques moyens et forts.
Impact de la géométrie
Le facteur d’atténuation est inversement proportionnel au diamètre intérieur de la chambre Zéro-Gauss. Nous recommandons donc de sélectionner un diamètre le plus petit possible en fonction de l’application. La longueur intérieure doit être deux à trois fois le diamètre intérieur pour offrir un espace de travail optimisé. L’épaisseur du Mumetal® est de 1,0mm mais peut-être augmentée à 2,0mm pour des grands diamètres afin d’améliorer le facteur d’atténuation.

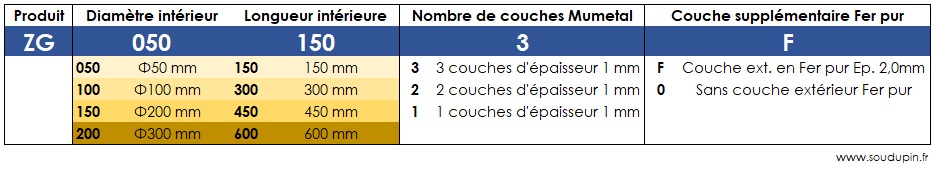

| Chambres Zero-Gauss | Diamètre intérieur | Hauteur intérieure | Couche supplémentaire Fer pur |
|---|---|---|---|
| ZG-050-150-3 | Φ50 mm | 150 mm | sans |
| ZG-050-150-3F | Φ50 mm | 150 mm | avec |
| ZG-100-300-3 | Φ100 mm | 300 mm | sans |
| ZG-100-300-3F | Φ100 mm | 300 mm | avec |
| ZG-150-450-3 | Φ150 mm | 450 mm | sans |
| ZG-150-450-3F | Φ150 mm | 450 mm | avec |
| ZG-200-600-3 | Φ200 mm | 600 mm | sans |
| ZG-200-600-3F | Φ200 mm | 600 mm | avec |
| ZG-300-900-3 | Φ300 mm | 900 mm | sans |
| ZG-300-900-3F | Φ300 mm | 900 mm | avec |
| ZG-450-1350-3 | Φ450 mm | 1350 mm | sans |
| ZG-450-1350-3F | Φ450 mm | 1350 mm | avec |
| ZG-600-1800-3 | Φ600 mm | 1800 mm | sans |
| ZG-600-1800-3F | Φ600 mm | 1800 mm | avec |
| ZG-900-2700-3 | Φ900 mm | 2700 mm | sans |
| ZG-900-2700-3F | Φ900 mm | 2700 mm | avec |
